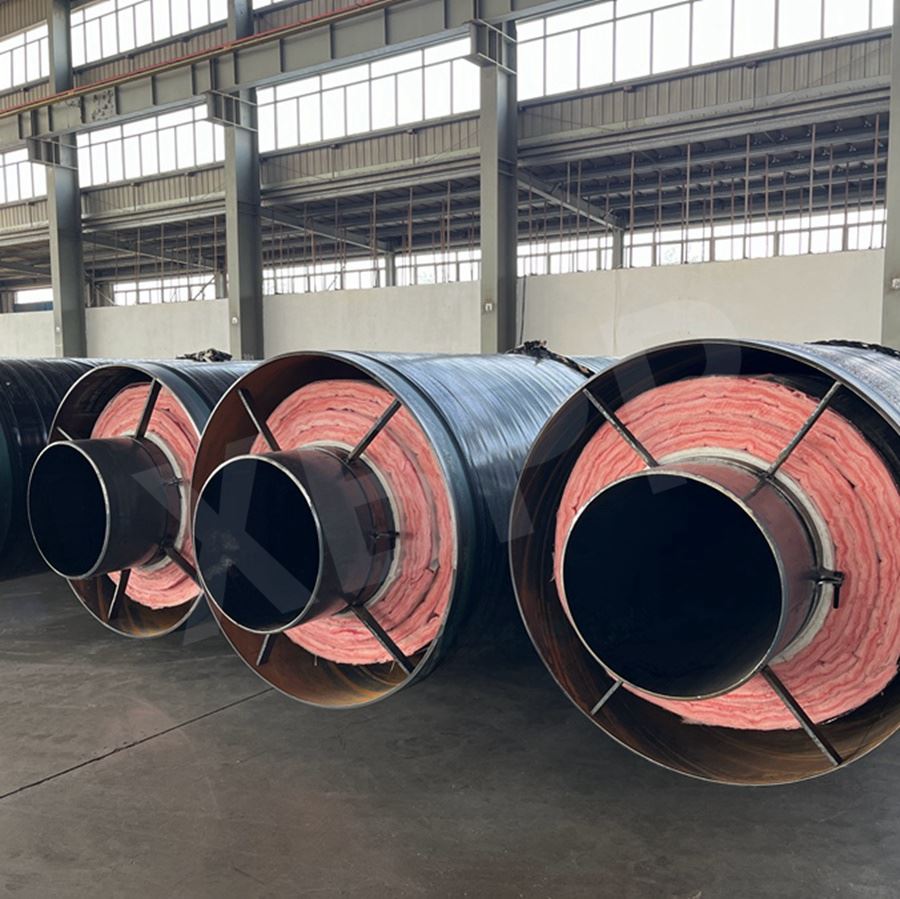

Bu bug 'izolyatsiyalangan quvur liniyasi Xingbang tomonidan yuqori haroratli bug' o'tkazuvchanligi (150 darajadan 350 daraja) uchun maxsus ishlab chiqilgan-to'g'ridan-to'g'ri ko'milgan "po'latdan{1}}po'lat" mahsulotdir. 2,5 MPa gacha bo'lgan ish bosimiga bardosh berishga qodir, u shahar tumanlarini isitish, neft-kimyoni qayta ishlash va sanoat parkini bug 'ta'minoti kabi ilovalar uchun javob beradi. Mahsulot "ichki{9}}surma" va "tashqi{10}}surma" konfiguratsion konfiguratsiyalarda mavjud. Bu haroratning har bir kilometrga 3 darajaga tushishini cheklaydi va an'anaviy quvurlarga nisbatan issiqlik yo'qotilishini 40% dan ko'proq kamaytiradi. Tashqi korpusda korroziyaga qarshi 3PE{16}}himoya va oqishning aqlli monitoringi tizimi mavjud bo‘lib, dizayn xizmat muddati 25-30 yil.
Mahsulot spetsifikatsiyalari
|
Tashuvchi quvur diametri (DN) |
Izolyatsiya qatlamining qalinligi |
Tashqi korpus tashqi diametri (Dc) |
Tashqi korpus devorining minimal qalinligi (emin) |
|
300 |
30-50 |
393-433 |
4.0 |
|
350 |
30-50 |
445-485 |
4.0 |
|
400 |
30-60 |
494-554 |
4.0 |
|
450 |
30-60 |
547-607 |
4.5 |
|
500 |
30-60 |
598-658 |
4.5 |
|
600 |
30-60 |
700-760 |
5.0 |
|
700 |
30-60 |
790-850 |
5.0 |
|
800 |
30-60 |
891-951 |
5.5 |
|
900 |
30-60 |
992-1052 |
6.0 |
|
1000 |
30-60 |
1093-1153 |
6.5 |
|
1100 |
30-60 |
1194-1254 |
7.0 |
|
1200 |
40-100 |
1316-1436 |
8.0 |
|
1400 |
50-120 |
1538-1678 |
9.0 |
|
1600 |
60-150 |
1760-1944 |
11.0 |
Sürgülü tuzilma
Tashuvchi po'lat quvurning termal kengayish joyini o'zgartirish usuliga asoslanib, mahsulot ikkita konstruktiv konfiguratsiyada mavjud:
Ichki toymasin turi:Tashuvchi po'lat quvur izolyatsiya qatlami ichida siljiydi. Ushbu tuzilma ixcham va o'rtacha narxga ega bo'lib, mahalliy loyihalar uchun keng tarqalgan tanlovdir. U umumiy ish sharoitlariga mos keladi va uning namlikni chiqarish ko'rsatkichlari odatda talablarga javob beradi.
Tashqi toymasin turi:Tashuvchi po'lat quvur va izolyatsiya qatlami tashqi korpusning ichki devoriga bir birlik sifatida siljiydi, izolyatsiya qatlami va tashqi korpus o'rtasida keng havo bo'shlig'i saqlanadi. Ushbu konstruktiv dizayn stressni aniq tahlil qilish va namlikni-tashqariga chiqarish imkoniyatlarini taklif etadi; u xalqaro miqyosda keng qo'llanilgan va ichki bozorda asosiy tanlovga aylanmoqda. Bu, ayniqsa, er osti suvlari darajasi yuqori bo'lgan va namlikni chiqarish uchun qat'iy talablarga ega bo'lgan loyihalar uchun javob beradi.
Asosiy afzalliklari
Yuqori-harorat va yuqori{1}}bosimga qarshilik
350 darajagacha bo'lgan haroratlar va 2,5 MPa gacha bo'lgan ish bosimi uchun javob beradi, portlash bosimi kamida uch marta ish bosimiga ega, sanoat va shahar tarmoqlarida yuqori haroratli bug 'tashuvi talablariga javob beradi.
Minimal issiqlik yo'qotilishi bilan yuqori samaradorlik va energiya tejash
Alyuminiy folga aks ettiruvchi qatlam bilan birlashtirilgan koʻp qatlamli kompozit gradientli izolyatsiyalash strukturasi mavjud. Issiqlik yo'qotilishi an'anaviy quvurlarga nisbatan 70% dan ko'proq kamayadi, haroratning har kilometrga 3 darajadan kamroq pasayishi bilan uzoq muddatli foydalanishda energiya sarfi sezilarli darajada tejaladi.
Zo'r korroziyaga chidamlilik va uzoq xizmat muddati
Tashqi po'lat korpus 3PE yoki termoyadroviy{1}}bog'langan epoksi (FBE) qoplamalari va katodli himoya texnologiyasi bilan himoyalangan bo'lib, tuproq va er osti suvlari korroziyasiga samarali qarshilik ko'rsatadi. Dizaynning xizmat qilish muddati 25-30 yil.
TSS
Savol: Bu bug '{0}}izolyatsiyalangan quvur liniyasi va standart poliuretan-izolyatsiya qilingan quvurlar o'rtasidagi farq nima?
Javob: Standart poliuretan{0}}izolyatsiya qilingan quvurlar pastroq haroratli muhitlar uchun mos keladi (masalan, issiq suv, 140 darajadan kam yoki unga teng). Bundan farqli o'laroq, prefabrik er osti bug' quvurlari yuqori haroratli bug' uchun maxsus mo'ljallangan. Ular noorganik izolyatsion materiallarni (masalan, alyuminiy silikat yoki shisha jun) poliuretan bilan birlashtirgan kompozit strukturadan foydalanadi, bu esa yuqori haroratga chidamlilik, yanada murakkab tuzilish va korroziyadan yuqori darajadagi himoyani ta'minlaydi.
Savol: Bu bug{0}}izolyatsiya qilingan quvur liniyasini boshqa ishlab chiqaruvchilarning quvurlariga ulash mumkinmi?
Javob: Ha, ulanish mumkin, lekin interfeys mosligini hisobga olish kerak. Quvur diametri, izolyatsiya materiallari va tashqi korpusning korroziyaga qarshi{1}}qoplamalari boʻyicha texnik xususiyatlar ishlab chiqaruvchilarga qarab farq qilishi mumkin. Ulanishdan oldin har ikki tomonning batafsil mahsulot parametrlarini tekshirishni tavsiya etamiz. Agar kerak bo'lsa, Xingbang texnik xodimlari ulanish sifatini ta'minlash uchun-saytda birgalikda ishlash bo'yicha ko'rsatmalar berishi mumkin.
Savol: Xingbangning ushbu mahsulot sohasidagi texnik imkoniyatlari qanday?
Javob: Xingbang sanoat standartlari loyihasini (CJ/T 246, CJJ/T 104) ishlab chiqish ishtirokchisi sifatida 130 dan ortiq milliy patentlarga ega va beshta viloyat darajasidagi ilmiy-tadqiqot platformalarini, jumladan Xebey provintsiyasi issiqlik izolyatsiyasi quvurlari sanoat texnologiyalari tadqiqot institutini boshqaradi. Uning sinov markazi CNAS{5}}akkreditatsiyadan o‘tgan va mahsulot sifatini ta’minlab, izolyatsiya va korroziyaga qarshi qatlamlar uchun har tomonlama ishlash sinovini o‘tkazishga qodir.
